基于PCIe 总线架构的高性能数据预处理板
PCIe701是一款基于PCI Express总线架构的高性能FMC接口数据预处理板.
板卡具有1个FMC（HPC）接口，1个X8 PCIe主机接口，板卡采用 Xilinx 的高性能 Kintex-7系列 FPGA 作为主控制器，实现FMC接口数据的采集处理、以及PCI Express 总线接口的转换。
板载1组独立的64位DDR3 SDRAM大容量缓存。该板卡通过搭载不同的 FMC 子卡，可快速搭建起基于PCI Express总线的验证平台，
该板卡为标准全高PCI Express尺寸，适合于目前主流的服务器或工作站，可广泛应用于基于服务器的数据采集、图形图像采集、视频图像传输等应用场景。

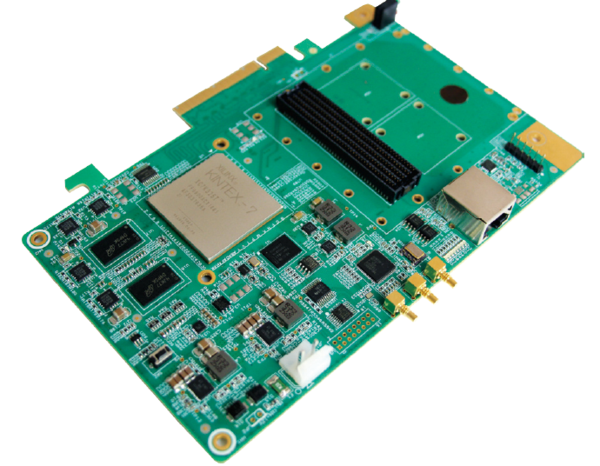

图 1：基于 PCIe 总线架构的高性能数据预处理板实物图
原理框图:
技术指标
总线类型：符合 PCI Express 2.0 规范，兼容 PCI Express 1.1；
PCI Express x8，DMA 读写带宽 3.2GByte/s；
1 个 FMC（HPC）接口，支持 x8GTX@10Gbps/lane；
板载 1 组 64 位 DDR3 SDRAM 内存单元，内存容量最大支持 8GByte；
板载 8 位拨码开关；
板载 1 片 16 位 128MByte 容量的 BPI Flash；
板卡具有 2 路 1PPS 秒脉冲输入，LVTTL 电平标准；
板卡具有 2 路 IRIG-B DC 时码输入，LVTTL 电平标准；
板卡具有 2 路外触发信号输入，LVTTL 电平标准；
板卡具有 2 路外时钟信号输出，LVTTL 电平标准。
物理与电气特征:
软件支持:
应用场景:
图形与图像采集；
半实物仿真系统；
雷达与中频信号处理。
