基于PCIe 总线架构HPC硬件加速卡
产品简介:
PCIe-K7F5 是一款基于PCI Express 总线架构的高性能FPGA算法加速卡.
该板卡采用 Xilinx 的高性能28nm 7系列FPGA作为运算节点。Xilinx 的 28nm7系列 FPGA 通过对资源、接口以及时钟的优化,在高性能计算(High Performance Computing)上表现 出卓越的性能。
Kintex-7 系列 FPGA 具有优化的 GTX 高速收发器, 最高支持 12.5Gbps 线速率,具有百万门级的逻辑资源,尤其适合 于大规模逻辑运算。
PCIe-K7F5 算法加速卡具有 5 片高性能 FPGA 处理节点.
其中 1 片 Kintex-7 系列高容量高性能 FPGA(具体型号为:XC7K420T-2FFG901I)作为主 FPGA,
其余 4 片 Kintex-7 系列低容量 FPGA(具 体型号为:XC7K325T-2FFG676I)作为从 FPGA,
主从处理节点之间 全部采用高速串行通信进行数据交互。

1:基于 Kintex-7 的高性能 HPC 硬件加速卡实物图
原理框图:

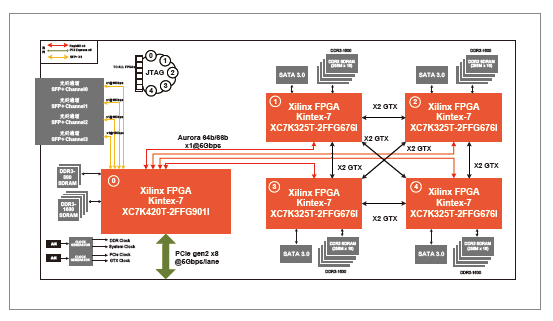

图 2:基于 Kintex-7 的高性能 HPC 硬件加速卡原理框图
技术指标:
主FPGA处理节点性能:
主 FPGA 为 XC7K325T-2FFG900I(可兼容 XC7K410T-2FFG900I);
外挂 64 位 DDR3 SDRAM,500MHz 时钟频率;
外挂 1 片 128MByte 的 BPI Flash,用于主 FPGA 的加载。
从FPGA处理节点性能:
从 FPGA 为 XC7K160T-2FFG676I(可兼容 XC7K325T-2FFG676I);
1 组 64 位 DDR3 SDRAM,500MHz 时钟频率;
1 片 32MByte 的 SPI Flash,用于 FPGA 的加载。
互联性能:
主 FPGA 与 4 个从 FPGA 之间 通 过 x1 GTX 互 联, 最高速率10Gbps/lane;
每个从 FPGA 之间,两两通过 x2 GTX 互联,最高速率为 10Gbps/lane;
每个从 FPGA 之间,两两之间还通过 24对LVDS 互联,最高 500MHz 时钟频率;▶▶▶每个从 FPGA 节点,外挂 1 路 SATA 3.0 接口。
光纤通道性能:
PCIe DMA 性能:
物理与电气特征:
软件支持:
应用场景:
算法硬件加速器;
服务器硬件加速平台;
数据中心运算加速
